ニッピ革漉き機NP-2のビヤダルを交換してみた

ARATAYAでは、10年ほど前に中古品の革漉き機（NIPPY NP-2）を導入しました。これまで大きな故障もなく、使い続けてきました。

革漉きにおいて精度が出ないことが頻繁に起こるようになり、ダマシダマシ使用していましたが、今回、ビヤダルを交換することにしました。

ビヤダルとは

ビヤダルは、革漉き機に使用される特殊な部品で、回転することによって革を刃に送り込む役割を果たします。「ビアダル」や「送りロール」とも呼ばれます。

今回購入したのは、石製のビヤダルで標準タイプの＃80というモノです。

石製のビヤダルには、目の粗さを示す番号があり＃46・＃80・＃120・＃180があります。数字が増えるほど目が細かくなります。その他にも、ゴム製や鉄製のビヤダルも存在します。

革の材質や特性に応じて使い分けられます。

では、ビヤダルの交換方法を詳しく説明していきます。

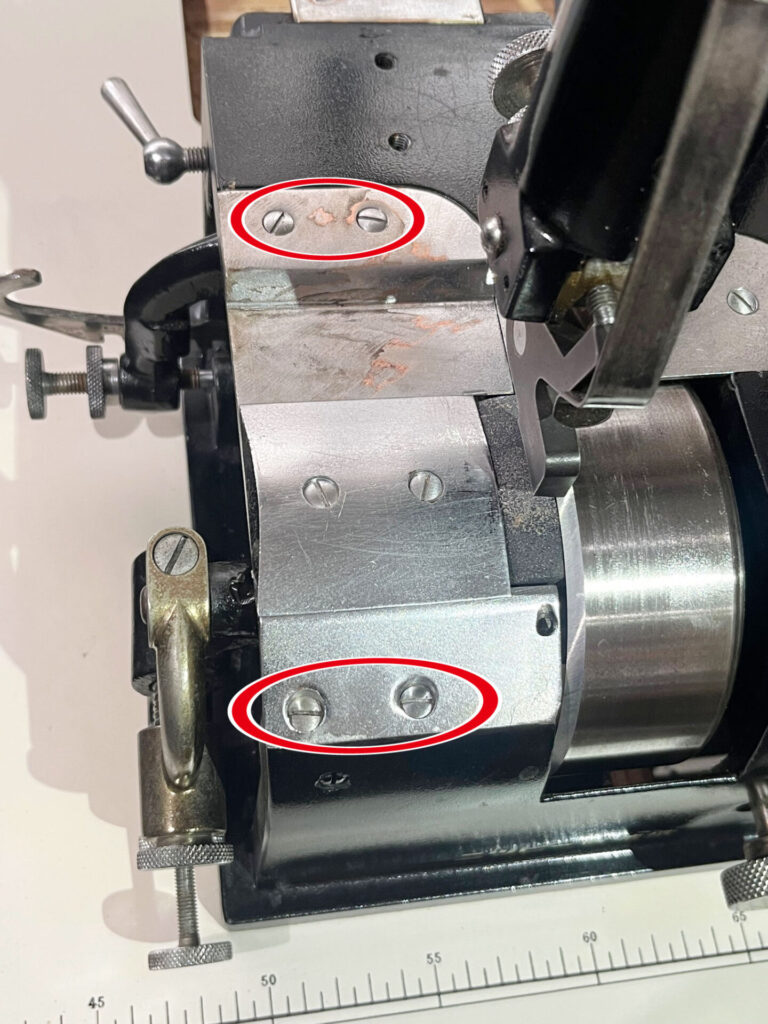

ドライバーを使用して4箇所のネジ（赤色丸印）を外し、作動板を取り外します。

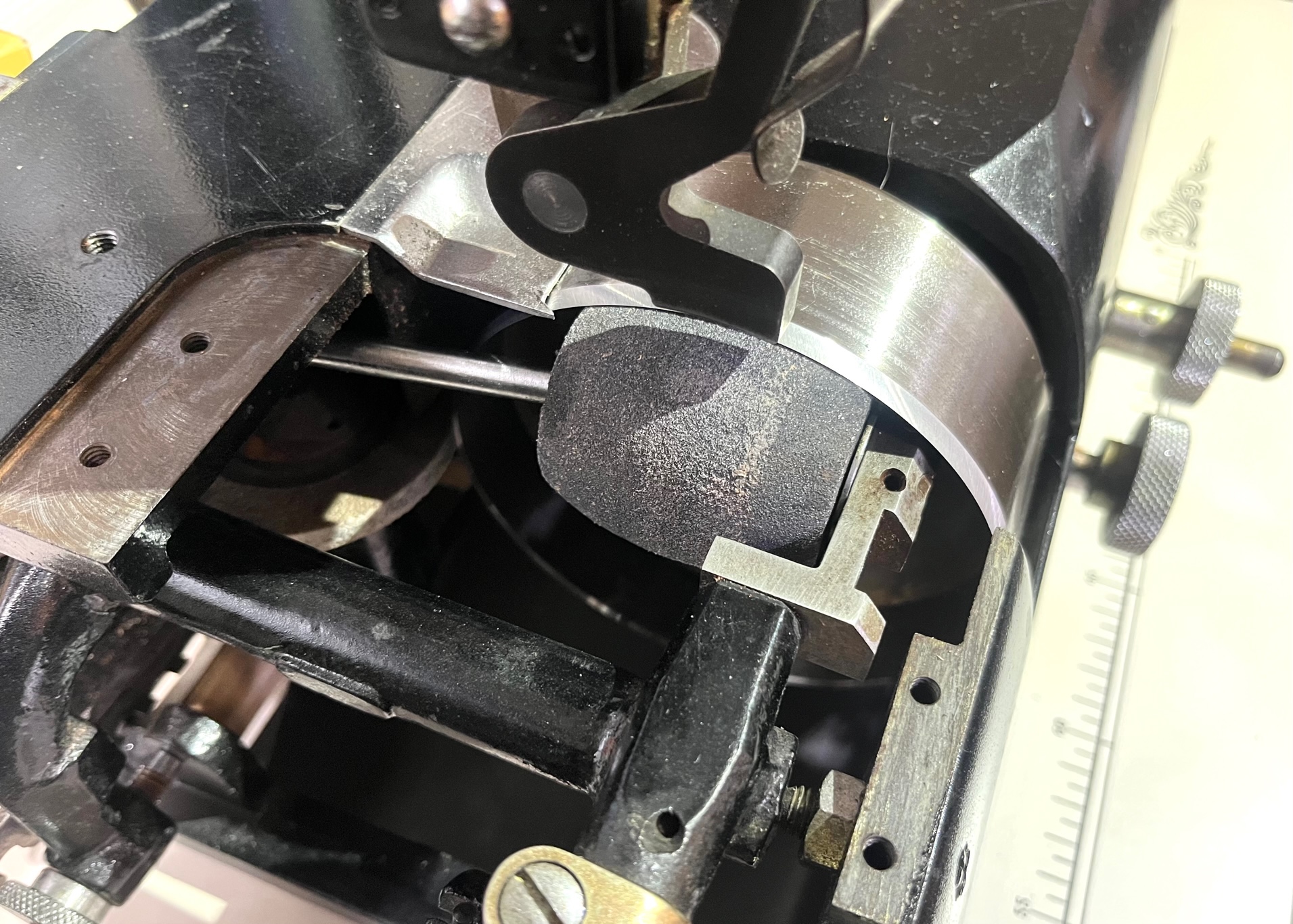

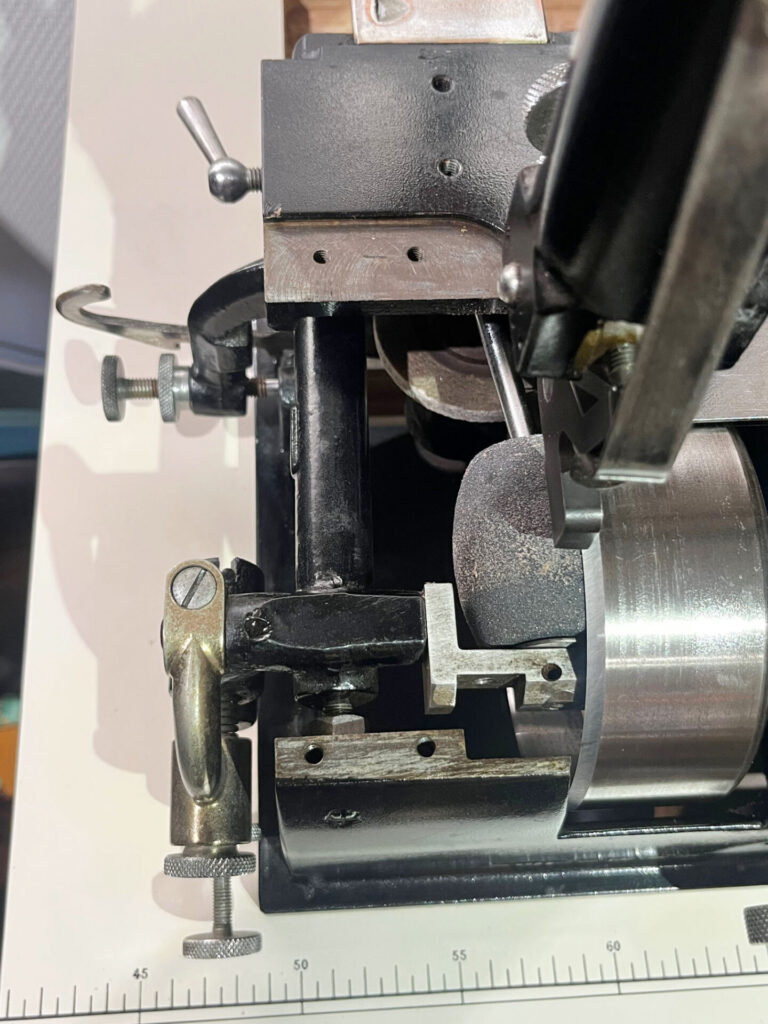

すると、ビヤダルが取り付けられているユニットが現れます。

次に、ビヤダルの角度や位置を調節するユニットを取り外します。

①の［スプリング張り調整レバー］をユニットから外します。本体側に、［レバー掛け］があるので、そこにレバーを引っかけておきます。

②の［センター止めネジ］を緩めます。

ユニットを手で支えながら、③の［センターピン］を後方に引きます。

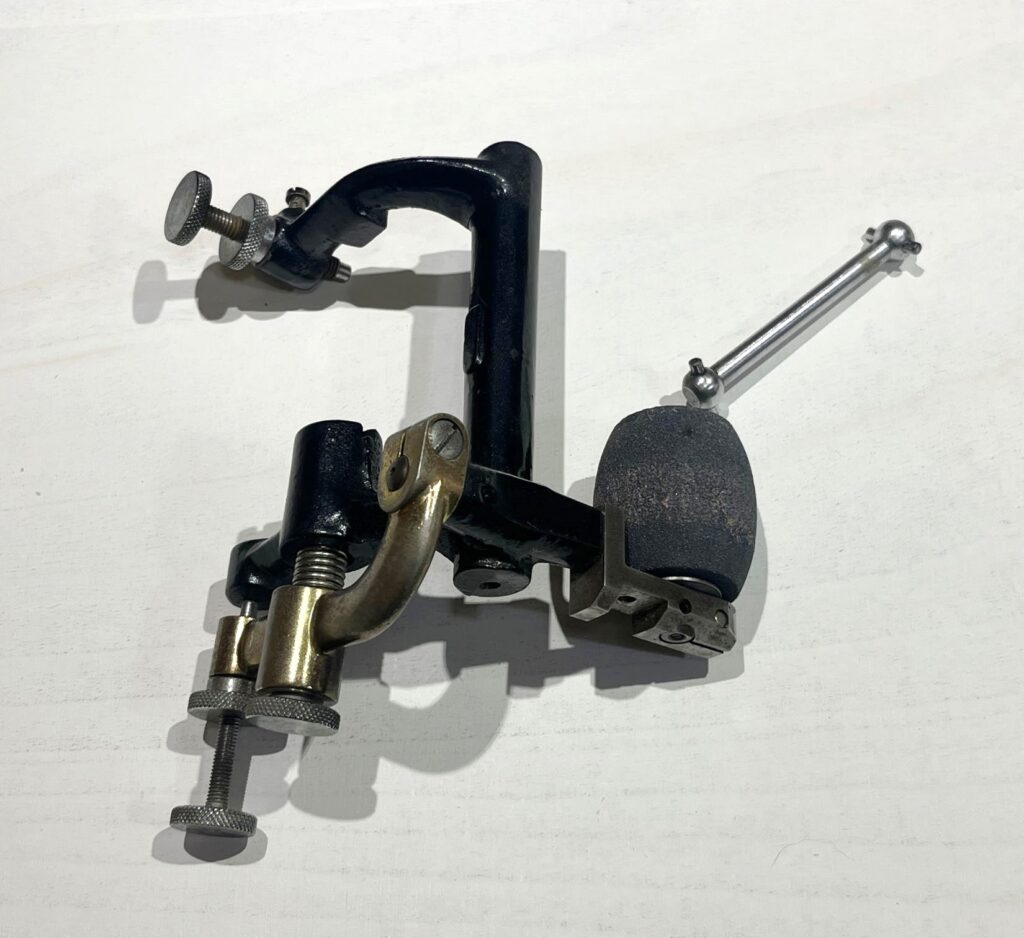

これで、本体とユニットが分離しました。あとは、慎重にユニットを取り出してください。

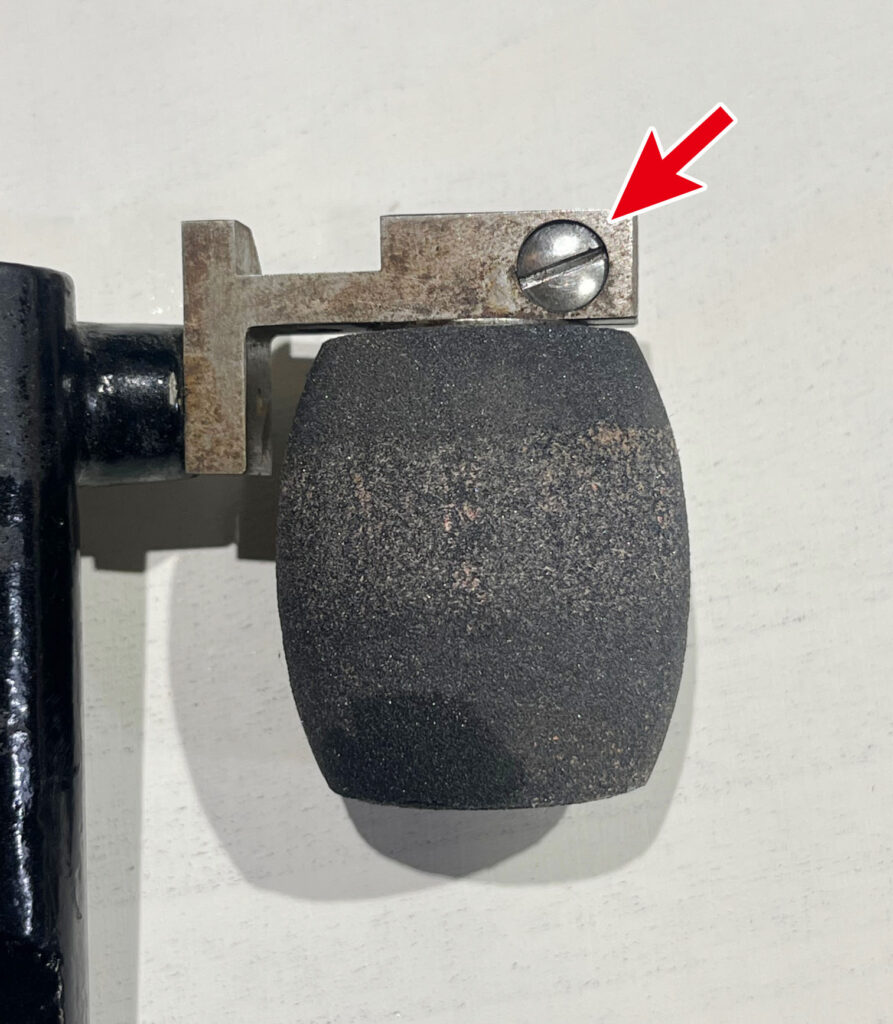

裏側には、ビヤダルの送りピン（軸）を固定しているネジがありますので、それを外します。

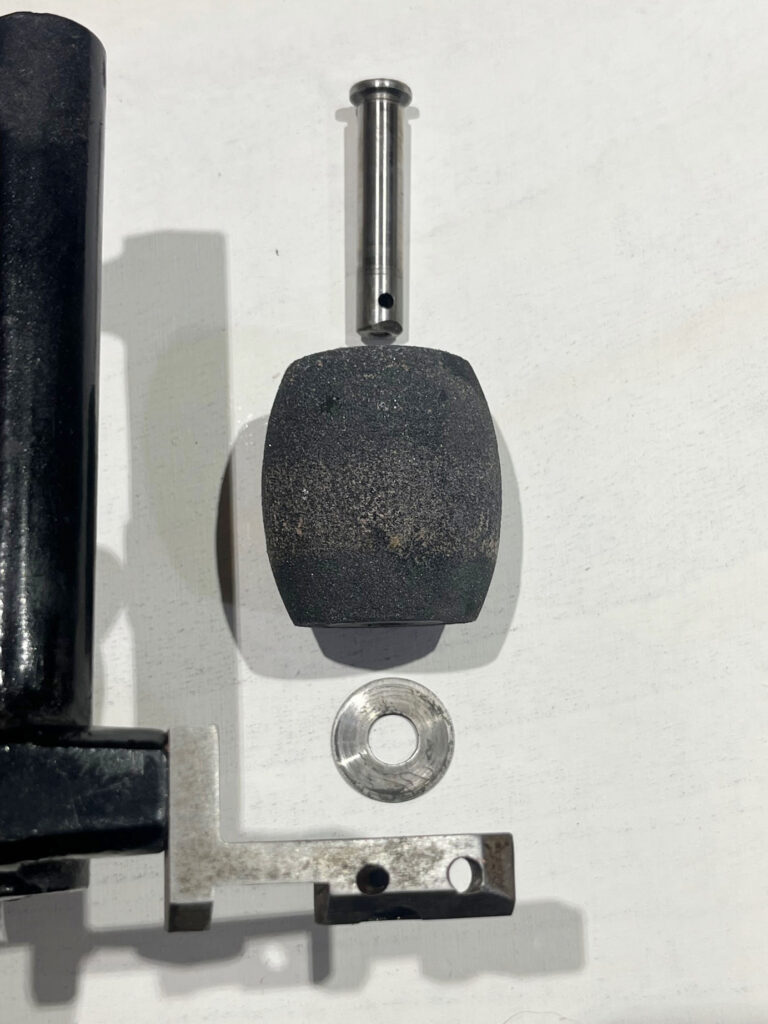

送りピン、ビヤダル、ワッシャーに分離することができます。

新しいビヤダルとワッシャーを送りピンに取り付けます。その際、送りピンに油をさしてから取り付けてください。

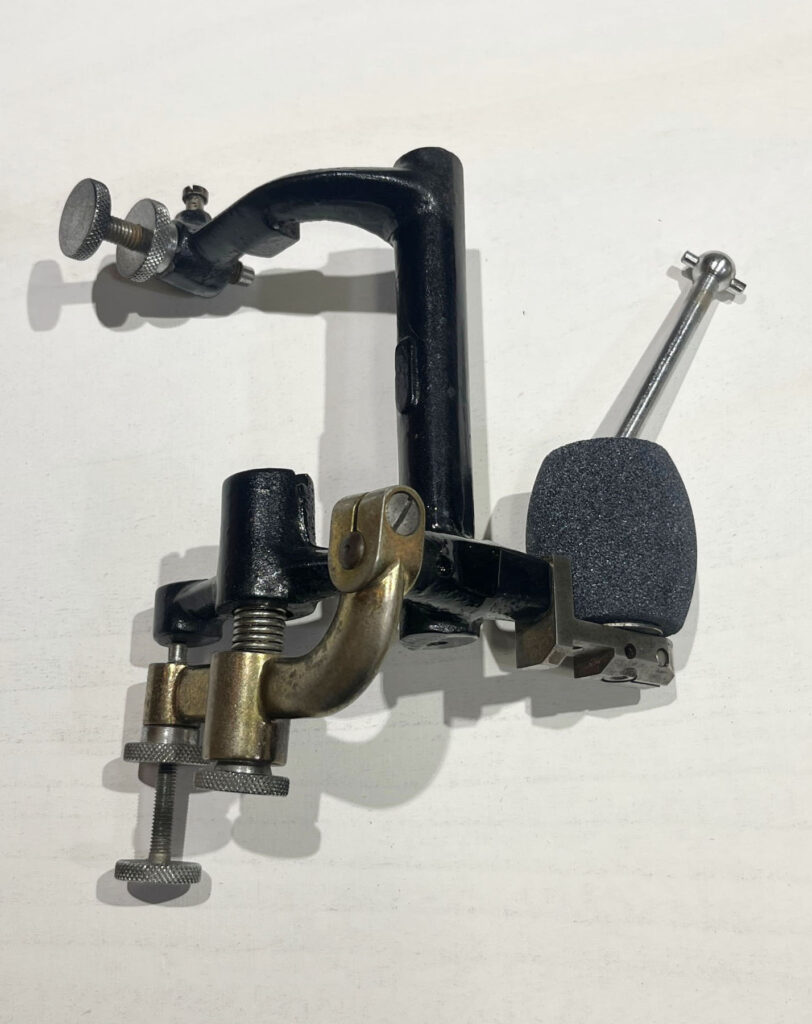

次に、ユニットに取り付けます。

送りピンの穴とユニット側の穴の位置を揃え、裏側のネジでしっかりと固定します。

※この穴は、メンテナンス時に油を注入するための穴です。正確に揃っていないと、送りピンまで油を注入することができません。

分離した際と逆の手順を踏んで、組み立てを行っていきます。

本体とビヤダルをつなぐジョイント部分から取り付けると、スムーズに取り付けることができます。

最後に作動板を取り付けて完了です！

必要な工具はドライバー1本なので、比較的簡単にビヤダルの交換作業を行うことができました。

新品のビヤダルと今まで使っていたビヤダルを比べると、一目で違いがわかりますね。

今まで使っていたビヤダルは、長い使用期間により結構削れてガタガタになっていました。

交換後は革漉き機の精度が安定し、使いやすさが向上しました。今となっては、もっと早く交換しておけば良かったと思っています。
